نقش دستگاه OXO در دندانپزشکی چیست؟

دستگاه OXO یکی از فناوری‌های مورد استفاده در دندانپزشکی دیجیتال است که برای ثبت دقیق موقعیت ایمپلنت‌ ها به کار می‌رود. این فناوری بر پایه فوتوگرامتری (Photogrammetry) کار می‌کند و به‌خصوص در درمان‌های چندایمپلنتی، بازسازی کامل فک و پروتزهای متکی بر ایمپلنت اهمیت پیدا کرده است. در درمان‌های ساده، ثبت موقعیت یک یا چند ایمپلنت ممکن است با روش‌های مختلف قابل انجام باشد؛ اما زمانی که تعداد ایمپلنت‌ها افزایش پیدا می‌کند، ثبت دقیق فاصله، زاویه و موقعیت سه‌بعدی آن‌ها اهمیت بسیار بیشتری پیدا می‌کند. کوچک‌ترین خطا در انتقال این اطلاعات به مرحله طراحی و ساخت پروتز می‌تواند روی تطابق نهایی آن تأثیر بگذارد.

OXO چیست؟

OXO یک فناوری دیجیتال برای ثبت موقعیت ایمپلنت‌ های دندانی است. که در پروتکل‌ های فوتوگرامتری مورد استفاده قرار می‌گیرد. فوتوگرامتری به‌طور کلی روشی برای استخراج اطلاعات مکانی و هندسی از تصاویر است. در دندانپزشکی، این فناوری می‌تواند برای تعیین موقعیت دقیق ایمپلنت‌ها و انتقال این اطلاعات به محیط دیجیتال استفاده شود. در سیستم‌های OXO، نشانگرهای مخصوص روی ایمپلنت‌ها یا اباتمنت‌های مناسب قرار می‌گیرند و سیستم با ثبت آن‌ها، موقعیت فضایی ایمپلنت‌ها را محاسبه می‌کند. بنابراین دستگاه OXO را نباید صرفاً یک اسکنر داخل دهانی (IOS) دانست.

اسکنر داخل دهانی معمولاً برای ثبت سطوح دندان‌ها، بافت‌های نرم و ساختارهای داخل دهان و ایجاد مدل سه‌بعدی از محیط دهان استفاده می‌شود؛ در حالی که فوتوگرامتری OXO تمرکز ویژه‌ای روی ثبت موقعیت ایمپلنت‌ها دارد. این تفاوت در درمان‌های فول‌فک بسیار مهم است.

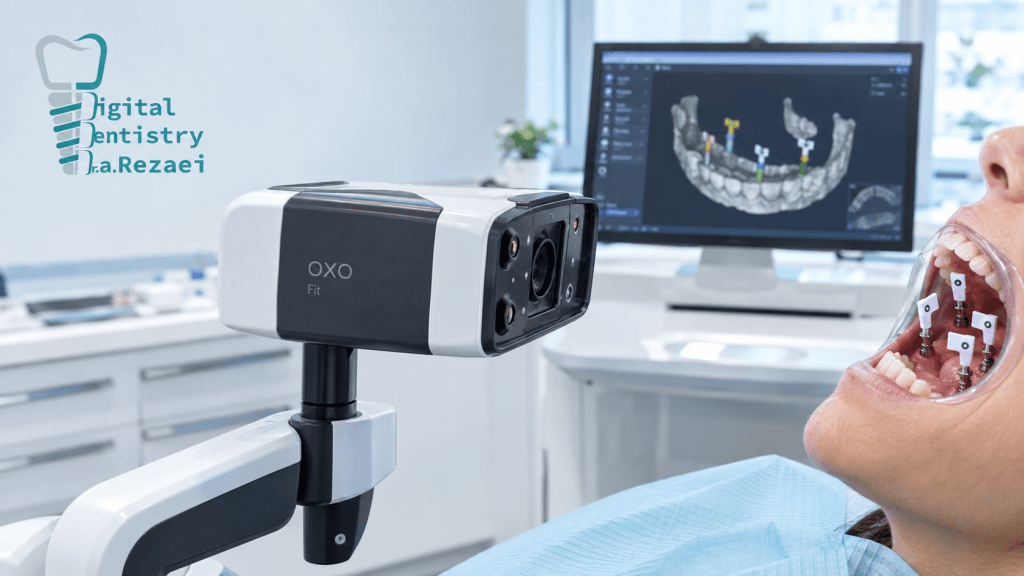

OXO Fit چیست؟

OXO Fit یکی از سیستم‌های شرکت OXO Technology برای ثبت دقیق موقعیت ایمپلنت‌ها با فناوری فوتوگرامتری است. این سیستم با استفاده از نشانگرهای مخصوص، اطلاعات لازم برای طراحی پروتزهای متکی بر ایمپلنت را فراهم می‌کند و می‌تواند در فرآیند ایمپلنت دیجیتال به کار رود. در درمان‌های چندایمپلنتی، ثبت دقیق موقعیت و رابطه فضایی ایمپلنت‌ها اهمیت زیادی دارد؛ به همین دلیل OXO Fit به‌ویژه در بازسازی‌های پیچیده و فول‌فک کاربرد دارد.

دستگاه OXO در دندانپزشکی چیست؟

OXO چگونه کار می‌کند؟

فرآیند کار دستگاه OXO را می‌توان به شکل ساده در چند مرحله توضیح داد.

قرار دادن نشانگرها
ثبت تصاویر
محاسبه موقعیت ایمپلنت‌ها
ایجاد داده دیجیتال



1. قرار دادن نشانگرها: ابتدا نشانگرهای مخصوص سیستم روی محل‌های مناسب ایمپلنت قرار می‌گیرند. این نشانگرها نقش نقاط مرجع را برای سیستم فوتوگرامتری ایفا می‌کنند.

ثبت تصاویر: سیستم با استفاده از تصاویر ثبت‌ شده از نشانگرها، اطلاعات مکانی آن‌ها را دریافت می‌کند. در فوتوگرامتری، چند تصویر از زوایای مختلف می‌توانند برای محاسبه موقعیت سه‌ بعدی نقاط استفاده شوند.

3. محاسبه موقعیت ایمپلنت ها : نرم‌افزار اطلاعات تصویری را پردازش می‌کند تا موقعیت فضایی ایمپلنت ها مشخص شود. در این مرحله، فاصله و رابطه هندسی ایمپلنت ها نسبت به یکدیگر اهمیت دارد.

4. ایجاد داده دیجیتال : اطلاعات به شکل دیجیتال در اختیار جریان طراحی و ساخت پروتز قرار می‌گیرد. این داده‌ها می توانند در کنار اطلاعات حاصل از اسکن داخل دهانی، CBCT و نرم‌افزارهای CAD در یک جریان درمان دیجیتال استفاده شوند. بنابراین OXO را می‌توان بخشی از یک اکوسیستم بزرگ‌تر در دندانپزشکی دیجیتال دانست، نه یک فناوری مستقل از سایر داده‌ های درمان.

چرا ثبت دقیق موقعیت ایمپلنت مهم است؟

در درمان‌ های چند ایمپلنتی، انتقال دقیق موقعیت ایمپلنت‌ ها به مرحله طراحی و ساخت پروتز اهمیت زیادی دارد. هرگونه خطا در ثبت موقعیت یک ایمپلنت می‌تواند روی طراحی نهایی پروتز تأثیر بگذارد؛ به‌ویژه زمانی که تعداد ایمپلنت‌ها افزایش می‌یابد. به همین دلیل، فوتوگرامتری در درمان‌ های فول فک و بازسازی‌های چندایمپلنتی مورد توجه قرار گرفته و می‌تواند به ثبت دقیق‌تر موقعیت ایمپلنت‌ها کمک کند.

کاربرد دستگاه OXO در ایمپلنت دیجیتال

بر طبق مطالعات علمی یکی از کاربردهای مهم دستگاه OXO در ایمپلنت دیجیتال، ثبت موقعیت ایمپلنت‌ها در درمان‌هایی است که چند ایمپلنت در یک فک قرار گرفته‌اند. در چنین شرایطی، اطلاعات OXO می‌تواند در کنار سایر داده‌های دیجیتال مورد استفاده قرار گیرد. برای مثال، در یک درمان فول‌ فک ممکن است اطلاعات زیر در اختیار تیم درمان باشد:

  • موقعیت ایمپلنت‌ها
  • اسکن داخل دهانی
  • تصاویر CBCT
  • اطلاعات بافت نرم
  • رابطه فکی
  • طراحی دیجیتال لبخند
  • اطلاعات مربوط به طرح پروتز



ترکیب این داده‌ها می‌تواند یک مدل دیجیتال جامع‌تر از شرایط بیمار ایجاد کند. به همین دلیل، نقش دستگاه OXO را می‌توان بیشتر در ثبت دقیق موقعیت ایمپلنت‌ها دانست، نه جایگزینی تمام ابزارهای تصویربرداری و اسکن دیجیتال.

OXO در درمان فول فک چه کاربردی دارد؟

درمان فول‌ فک یکی از پیچیده‌ترین کاربردهای ایمپلنت دیجیتال است. در این درمان معمولاً چند ایمپلنت در فک قرار می‌گیرد و یک پروتز کامل روی آن‌ها ساخته می‌شود. در چنین شرایطی، موقعیت ایمپلنت‌ها باید با دقت بالا ثبت شود. دستگاه OXO در درمان فول‌فک می‌تواند برای انتقال موقعیت ایمپلنت‌ها به فضای دیجیتال استفاده شود و به تیم درمان و لابراتوار کمک کند اطلاعات مربوط به ایمپلنت‌ها را در فرآیند طراحی پروتز وارد کنند. مطالعاتی که فناوری‌های فوتوگرامتری را با اسکنرهای داخل دهانی در مدل‌ های فول‌ فک مقایسه کرده‌اند، نشان داده‌اند که عملکرد روش‌های مختلف می‌تواند بسته به سیستم، شرایط ایمپلنت ها و روش ثبت متفاوت باشد؛ بنابراین نمی‌توان یک فناوری را در تمام شرایط بالینی به‌عنوان راه‌حل مطلق معرفی کرد.

تفاوت OXO با اسکنر داخل دهانی چیست؟

این سؤال یکی از مهم‌ترین پرسش‌ها درباره دستگاه OXO است. OXO و اسکنر داخل دهانی رقیب مستقیم یکدیگر نیستند. هرکدام می‌توانند بخش متفاوتی از اطلاعات مورد نیاز درمان دیجیتال را ثبت کنند.

اسکنر داخل دهانی

اسکنر داخل دهانی یا IOS برای ثبت سه‌بعدی محیط داخل دهان استفاده می‌شود. این اطلاعات می‌تواند شامل موارد زیر می باشد.

  • دندان‌ها
  • لثه
  • سطوح دهان
  • فرم قوس دندانی
  • رابطه بین ساختارهای دهانی

OXO

در مقابل، فناوری فوتوگرامتری OXO تمرکز ویژه‌ای روی ثبت موقعیت ایمپلنت‌ها دارد. بنابراین در یک جریان دیجیتال پیشرفته ممکن است از هر دو فناوری استفاده شود.

به زبان ساده:

IOS می‌گوید محیط دهان و دندان‌ها چه شکلی هستند؛ دستگاه OXO موقعیت ایمپلنت‌ها را با تمرکز ویژه ثبت می‌کند. این دو اطلاعات می‌توانند در مرحله طراحی دیجیتال کنار یکدیگر قرار بگیرند.

نقش دستگاه OXO در طراحی پروتز دیجیتال

بعد از ثبت موقعیت ایمپلنت‌ها، اطلاعات به مرحله طراحی دیجیتال منتقل می‌شود. در این مرحله، لابراتوار می‌تواند داده‌های مربوط به ایمپلنت‌ها را با سایر اطلاعات مورد نیاز ترکیب کند.

برای مثال:

OXO + IOS + طراحی CAD

می‌تواند اطلاعاتی درباره موقعیت ایمپلنت‌ها، فرم بافت‌ها و ساختار دهان را در اختیار تیم طراحی قرار دهد. در درمان‌های پیچیده‌تر، ممکن است اطلاعات CBCT نیز وارد جریان شود. نتیجه این فرآیند، ایجاد یک محیط دیجیتال برای طراحی و بررسی پروتز قبل از ساخت نهایی است. این موضوع یکی از مزایای مهم دندانپزشکی دیجیتال محسوب می‌شود؛ زیرا بخشی از مراحل طراحی و بررسی را می‌توان پیش از ساخت نهایی، در محیط دیجیتال ارزیابی کرد.

OXO و مفهوم Passive Fit

Passive Fit یا تطابق غیرفعال پروتز به قرارگیری پروتز روی ایمپلنت‌ها بدون ایجاد تنش ناخواسته اشاره دارد. در بازسازی‌های چندایمپلنتی، ثبت دقیق موقعیت ایمپلنت‌ها یکی از عوامل مهم در طراحی و ساخت پروتز است و OXO Fit با همین هدف معرفی شده است. بااین‌حال، دقت نهایی پروتز فقط به دستگاه ثبت موقعیت وابسته نیست و عواملی مانند طراحی، مواد، ماشین‌کاری، نرم‌افزار و اجرای صحیح پروتکل نیز تأثیرگذارند.

OXO در All-on-4 و All-on-6

در درمان‌های All-on-4 و All-on-6، ثبت دقیق موقعیت چند ایمپلنت برای طراحی صحیح پروتز اهمیت زیادی دارد. فناوری‌هایی مانند دستگاه OXO و فوتوگرامتری با ثبت دقیق‌تر موقعیت ایمپلنت‌ها، می‌توانند بخشی از جریان ایمپلنت دیجیتال و بازسازی کامل فک باشند. این اطلاعات به طراحی دیجیتال پروتز بر اساس موقعیت واقعی ایمپلنت‌ ها کمک می‌کند. البته نتیجه نهایی به عوامل جراحی، پروتزی، بیومکانیکی و لابراتواری نیز وابسته است.

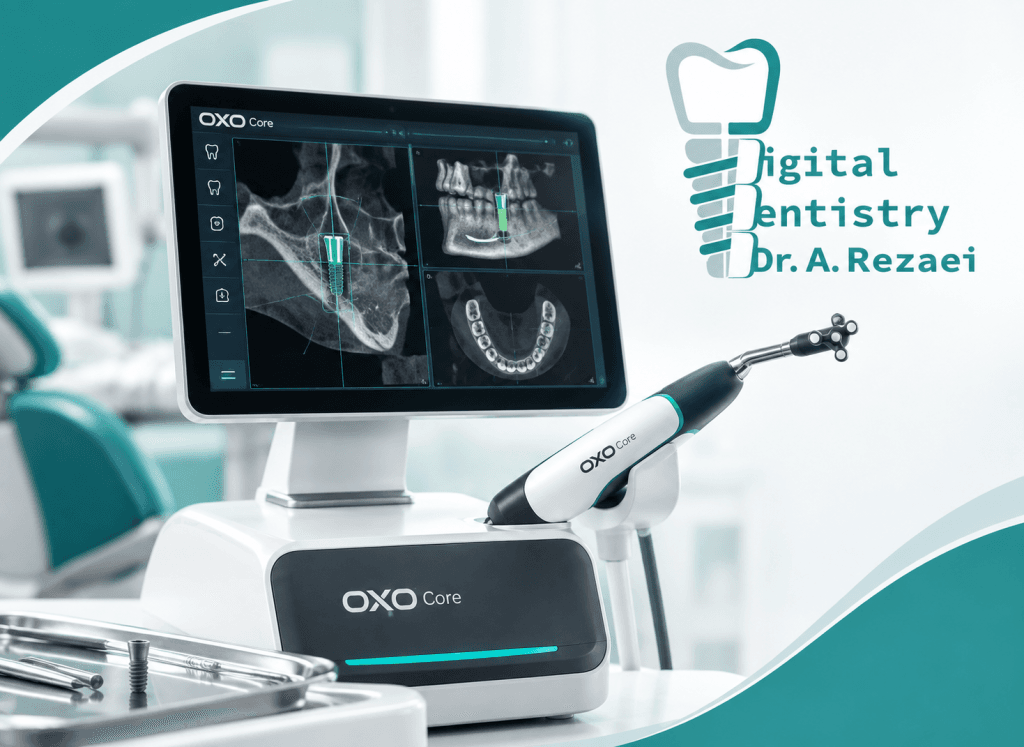

OXO Core چیست؟

در خانواده محصولات OXO، OXO Core نیز یکی از سیستم‌های مرتبط با فوتوگرامتری ایمپلنت است. مطالعات جدید از OXO Core به‌عنوان یک سیستم فوتوگرامتری برای ثبت موقعیت ایمپلنت در موارد فول‌فک استفاده کرده‌اند. نکته مهم این است که هنگام بررسی یک سیستم فوتوگرامتری، صرفاً نام دستگاه نباید معیار تصمیم‌گیری باشد.

مواردی مانند:

  • سازگاری با سیستم ایمپلنت
  • پروتکل ثبت
  • نوع نشانگرها
  • نرم‌افزار
  • خروجی داده
  • تجهیزات لابراتوار
  • تجربه تیم درمان
  • شرایط کیس

همگی اهمیت دارند.

OXO Core چیست؟

مزایای استفاده از OXO در دندانپزشکی دیجیتال

فناوری دستگاه OXO در صورت استفاده صحیح می‌تواند مزایایی در جریان دیجیتال درمان داشته باشد.

ثبت دیجیتال موقعیت ایمپلنت :مهم‌ترین کاربرد OXO، ثبت موقعیت ایمپلنت‌ها به شکل دیجیتال است.
کاربرد در بازسازی‌های چندایمپلنتی :هرچه تعداد ایمپلنت‌ها افزایش پیدا کند، انتقال دقیق موقعیت آن‌ها اهمیت بیشتری پیدا می‌کند.
کمک به جریان طراحی دیجیتال : اطلاعات حاصل از ثبت ایمپلنت می‌تواند وارد فرآیند طراحی CAD شود.
کاهش وابستگی به برخی مراحل سنتی : در یک ورک‌ فلو دیجیتال مناسب، بخشی از فرآیند انتقال اطلاعات می‌تواند به شکل دیجیتال انجام شود.
امکان ترکیب با سایر داده‌های دیجیتال : اطلاعات OXO می‌تواند در کنار IOS، CBCT و سایر داده‌های دیجیتال مورد استفاده قرار گیرد.

محدودیت‌های دستگاه OXO

هیچ فناوری ای بدون محدودیت نیست. یکی از مهم‌ترین نکات این است که دقت ثبت ایمپلنت فقط به خود دستگاه وابسته نیست. قرارگیری صحیح نشانگرها، شرایط دهان، دسترسی مناسب، عمق ایمپلنت، نوع اتصال و رعایت پروتکل می‌توانند روی نتیجه تأثیر داشته باشند. حتی مطالعات جدید نشان داده‌اند که عمق زیر لثه‌ ای ایمپلنت می‌ تواند روی عملکرد برخی روش‌های فوتوگرامتری و اسکن داخل دهانی اثر بگذارد. از طرف دیگر، داده دقیق به‌تنهایی کافی نیست. اگر طراحی CAD، انتخاب مواد، فرآیند میلینگ یا ساخت پروتز و کنترل نهایی به‌درستی انجام نشود، نمی‌توان انتظار داشت صرفاً استفاده از یک فناوری دیجیتال نتیجه نهایی را تضمین کند.

دستگاه CBCT ، OXO و اسکن داخل دهانی؛ هرکدام چه کاری انجام می‌دهند؟

یکی از جذاب‌ترین بخش‌های دندانپزشکی دیجیتال، ترکیب داده‌های مختلف است. هر فناوری اطلاعات متفاوتی ارائه می‌دهد.

  1. CBCT: اطلاعات سه‌ بعدی مربوط به استخوان، ساختارهای آناتومیک و موقعیت فک را فراهم می‌کند.
  2. اسکن داخل دهانی: هندسه سطحی دندان‌ها و بافت‌های دهانی را ثبت می‌کند.
  3. OXO و فوتوگرامتری: برای ثبت موقعیت فضایی ایمپلنت‌ها مورد استفاده قرار می‌گیرد.



وقتی این اطلاعات در یک جریان دیجیتال مناسب با یکدیگر ترکیب شوند، تیم درمان می‌تواند دید جامع‌تری برای برنامه‌ریزی و طراحی داشته باشد. در مطالعات مربوط به بازسازی کامل فک نیز ترکیب CBCT، فوتوگرامتری و اسکن داخل دهانی به‌عنوان بخشی از یک جریان دیجیتال بررسی شده است.

آینده OXO و فوتوگرامتری در دندانپزشکی دیجیتال

دندانپزشکی دیجیتال به سمت ثبت دقیق‌تر و اتصال داده‌های بیمار حرکت می‌کند. فناوری‌هایی مانند IOS، CBCT، CAD/CAM و فوتوگرامتری هرکدام بخشی از این اطلاعات را فراهم می‌کنند. فوتوگرامتری ایمپلنت، به‌ویژه در بازسازی‌های کامل فک، برای ثبت موقعیت سه‌بعدی ایمپلنت‌ها مورد توجه قرار گرفته است. در آینده، اتصال دقیق‌تر داده‌های مختلف در یک ورک‌فلو دیجیتال اهمیت بیشتری خواهد داشت.

سوالات متداول

آیا OXO برای همه بیماران لازم است؟
خیر، استفاده از OXO برای همه بیماران ضروری نیست. این فناوری بیشتر در درمان‌های چندایمپلنتی و بازسازی‌های پیچیده کاربرد دارد. انتخاب آن به شرایط بیمار و نوع درمان بستگی دارد.
آیا OXO واقعاً دقیق است؟
OXO برای ثبت موقعیت ایمپلنت‌ها از فناوری فوتوگرامتری استفاده می‌کند. دقت آن به سیستم، شرایط کیس و نحوه انجام فرآیند ثبت اطلاعات وابسته است. بنابراین دقت نهایی را باید در شرایط بالینی هر بیمار ارزیابی کرد.
آیا OXO درد دارد؟
خیر، خود فرآیند ثبت دیجیتال موقعیت ایمپلنت با OXO معمولاً دردناک نیست. این سیستم برای ثبت اطلاعات از روش تصویربرداری و نشانگرهای مخصوص استفاده می‌کند. با این حال، ناراحتی احتمالی می‌تواند به وضعیت دهان و درمان اصلی بیمار مربوط باشد.
آیا OXO جایگزین اسکنر داخل دهانی می‌شود؟
OXO و اسکنر داخل دهانی وظایف کاملاً یکسانی ندارند. OXO بیشتر برای ثبت موقعیت سه‌بعدی ایمپلنت‌ها و انتقال آن به ورک‌فلو دیجیتال استفاده می‌شود. در بسیاری از درمان‌ها می‌توان اطلاعات OXO را در کنار داده‌های IOS به کار برد.
آیا OXO جایگزین قالب‌گیری سنتی است؟
OXO می‌تواند در برخی مراحل انتقال دیجیتال اطلاعات ایمپلنت، نیاز به روش‌های سنتی را کاهش دهد. اما جایگزینی کامل قالب‌گیری به نوع درمان، سیستم مورد استفاده و ورک‌فلو کلینیک بستگی دارد. در برخی کیس‌ها همچنان ممکن است روش‌های متعارف مورد نیاز باشند.

در نهایت

اگر بخواهیم همه مطلب را در یک جمله خلاصه کنیم:

دستگاه OXO یک فناوری مبتنی بر فوتوگرامتری است که برای ثبت دقیق موقعیت ایمپلنت‌ های دندانی و انتقال این اطلاعات به جریان دیجیتال طراحی شده است و می‌تواند نقش مهمی در فرآیند ایمپلنت دیجیتال داشته باشد. کاربرد این فناوری در درمان‌های ساده ممکن است محدود باشد، اما در مواردی مانند ایمپلنت‌های متعدد، All-on-4، All-on-6 و بازسازی‌های فول‌فک اهمیت بیشتری پیدا می‌کند؛ زیرا ثبت دقیق موقعیت ایمپلنت‌ها یکی از مراحل مهم در برنامه‌ریزی و اجرای درمان‌های ایمپلنت دیجیتال است.انتخاب روش ثبت موقعیت ایمپلنت باید بر اساس نوع درمان، شرایط بیمار، تجهیزات موجود، سازگاری سیستم‌ها و تجربه تیم درمان و لابراتوار انجام شود.
