آشنایی با فرمت های PLY، STL ، DICOM در دندانپزشکی دیجیتال

فرمت‌های PLY، STL و DICOM در طراحی دیجیتال دندان

در دندانپزشکی دیجیتال دکتر علیرضا رضایی، اطلاعات مربوط به دندان‌ ها، فک، بافت‌ های اطراف و ساختارهای صورت از طریق تجهیزات مختلف جمع‌ آوری می‌ شوند. هر دستگاه، اطلاعات را با ساختار و کاربرد مشخصی ذخیره می‌ کند و همین موضوع اهمیت شناخت فرمت‌ های فایل را افزایش می‌ دهد. فرمت های PLY، STL ، DICOM سه قالب مهم در جریان کار دیجیتال دندانپزشکی محسوب می‌شوند و هرکدام نقش متفاوتی در ثبت، انتقال و تحلیل اطلاعات سه‌بعدی دارند.

اسکنر داخل دهانی، CBCT، اسکنرهای سه‌ بعدی صورت و نرم‌ افزارهای طراحی دیجیتال، داده‌هایی با ساختارهای متفاوت تولید می‌کنند. دندانپزشک یا تکنسین لابراتوار برای استفاده صحیح از این اطلاعات باید بداند هر فایل چه نوع داده‌ای را در اختیار او قرار می‌دهد و کدام نرم‌افزار یا دستگاه با آن سازگاری دارد.

فرمت های PLY، STL و DICOM چیست؟

فرمت های PLY، STL ، DICOM هرکدام برای نوع خاصی از اطلاعات دیجیتال کاربرد دارند. فایل STL بیشتر روی هندسه سطحی یک جسم سه‌بعدی تمرکز می‌کند. فایل PLY می‌تواند علاوه بر هندسه، اطلاعاتی مانند رنگ و ویژگی‌های مربوط به نقاط یا شبکه سه‌بعدی را نیز ذخیره کند. فایل DICOM ساختار متفاوتی دارد و اطلاعات تصویربرداری پزشکی، به‌ویژه داده‌های حاصل از CT و CBCT، را در اختیار نرم‌افزارهای تخصصی قرار می‌دهد.

بنابراین نباید این سه فرمت را نسخه‌های مختلف یک نوع فایل در نظر گرفت. هرکدام بخشی از اطلاعات موردنیاز جریان کار دیجیتال را پوشش می‌دهند. شناخت این تفاوت به انتخاب درست فایل، نرم‌افزار و روش پردازش کمک می‌کند.

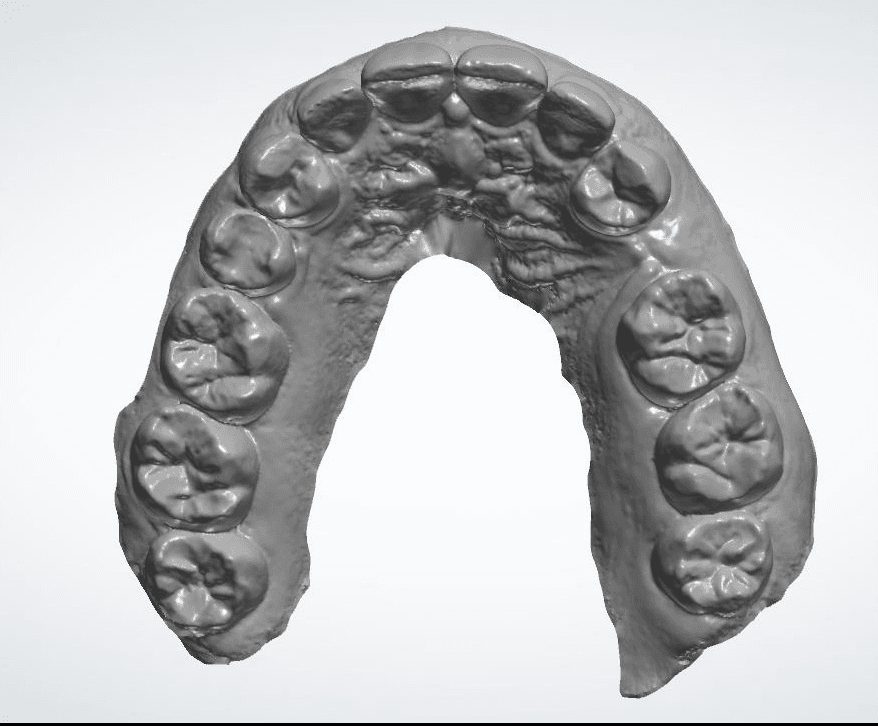

فایل STL چیست؟

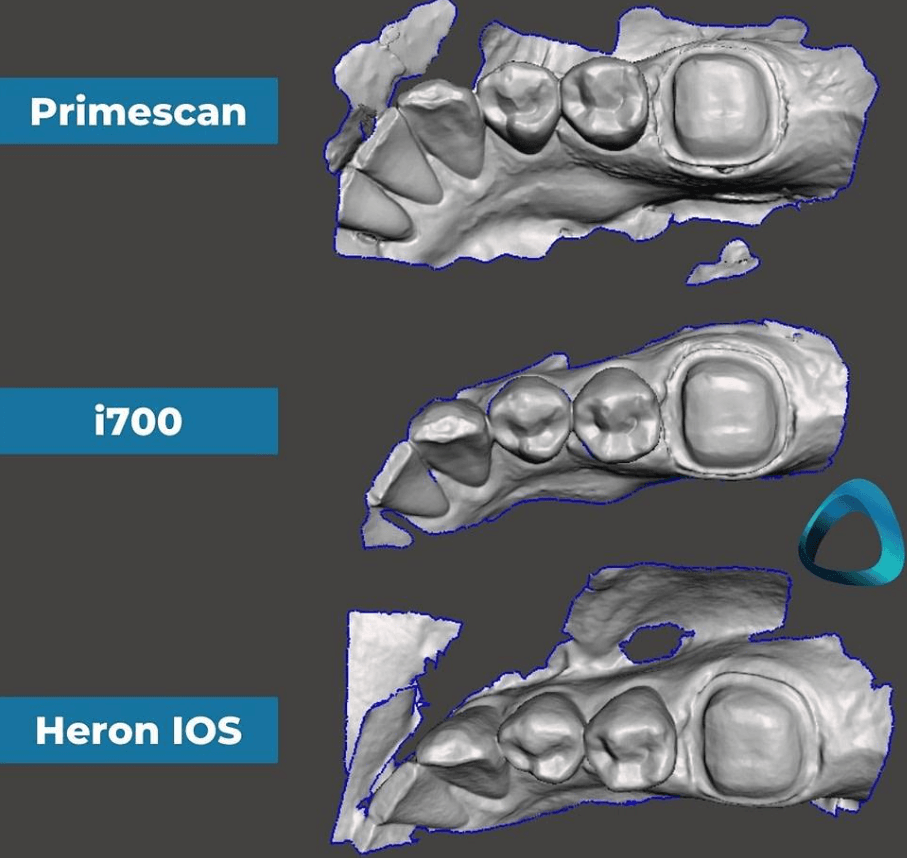

STL یکی از شناخته‌ شده‌ ترین فرمت‌ ها در محیط‌ های طراحی و ساخت سه‌ بعدی است. بسیاری از اسکنرهای داخل دهانی و نرم‌ افزارهای CAD/CAM امکان خروجی گرفتن یا وارد کردن فایل STL را دارند. این فرمت، هندسه سطح یک مدل سه‌بعدی را با مجموعه‌ای از مثلث‌ها نمایش می‌دهد. هرچه تعداد و آرایش این مثلث‌ ها مناسب‌ تر باشد. مدل می‌تواند جزئیات سطح را با دقت بیشتری نمایش دهد. در فرمت های PLY، STL و DICOM، فایل STL بیشتر به بخش هندسی و سطحی مدل توجه دارد و همین ویژگی آن را برای بسیاری از فرآیند های طراحی دیجیتال مناسب می‌کند.

کاربرد STL در دندانپزشکی دیجیتال

فایل STL در بخش‌های مختلف جریان کار دیجیتال کاربرد دارد. برخی از مهم‌ترین کاربردهای آن شامل موارد زیر می‌شود:

• طراحی روکش و بریج
• طراحی لمینیت
• طراحی پروتزهای دیجیتال
• طراحی گاید جراحی
• طراحی مدل‌های سه‌بعدی
• برنامه‌ریزی برخی درمان‌های ایمپلنت
• انتقال اطلاعات اسکن داخل دهانی به لابراتوار
• طراحی الاینرهای شفاف
• ساخت مدل با پرینتر سه‌بعدی

یکی از مزیت‌ های مهم STL، سازگاری گسترده آن با بسیاری از نرم‌ افزارهای سه‌ بعدی و CAD/CAM است. به همین دلیل، این فرمت در بسیاری از جریان‌ های کاری دیجیتال حضور دارد. البته STL معمولاً اطلاعات رنگ را به شکل کامل و استاندارد در ساختار اصلی خود نگه نمی‌دارد. بنابراین زمانی که رنگ و بافت ظاهری مدل اهمیت زیادی پیدا می‌کند، فرمت‌های دیگری مانند PLY می‌توانند گزینه مناسب‌تری باشند.

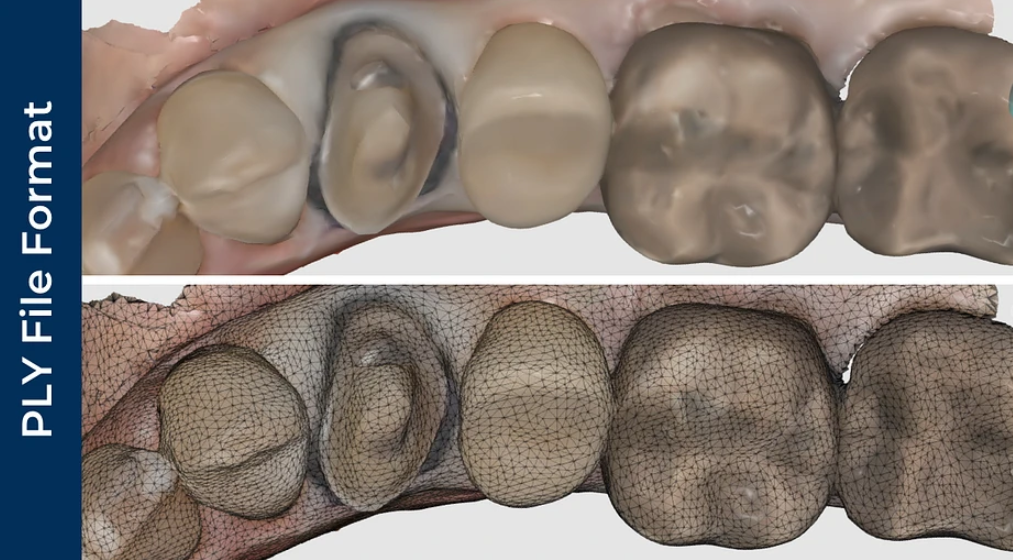

فایل PLY چیست؟

PLY یا Polygon File Format یکی دیگر از فرمت‌ های رایج برای ذخیره اطلاعات مدل‌های سه‌بعدی است. این فرمت می‌تواند اطلاعات هندسی مدل را همراه با داده‌هایی مانند رنگ نقاط یا رأس‌های مدل ذخیره کند. این ویژگی در دندانپزشکی دیجیتال اهمیت زیادی دارد؛ زیرا بعضی از اسکنرهای داخل دهانی علاوه بر شکل هندسی دندان، اطلاعات رنگی سطح دندان و بافت‌های اطراف را نیز ثبت می‌کنند. وقتی یک اسکنر داخل دهانی اطلاعات سه‌بعدی را همراه با رنگ ثبت می‌کند، فایل PLY می‌تواند این اطلاعات را در اختیار نرم‌افزارهای سازگار قرار دهد. در مقایسه میان فرمت‌های PLY، STL و DICOM، یکی از تفاوت‌های مهم PLY و STL به توانایی PLY در نگهداری اطلاعات اضافی مانند رنگ مربوط می‌شود

کاربرد PLY در دندانپزشکی

فایل PLY در موقعیت‌ هایی کاربرد دارد که دندانپزشک یا تکنسین به اطلاعات سه‌ بعدی همراه با جزئیات ظاهری نیاز دارد. برای نمونه، اسکن رنگی دندان‌ ها می‌تواند اطلاعات بیشتری درباره ظاهر سطح دندان در اختیار متخصص قرار دهد.

برخی کاربردهای PLY عبارت‌اند از:

• ذخیره اسکن رنگی داخل دهانی
• ثبت مدل سه‌بعدی دندان‌ها
• استفاده در طراحی دیجیتال
• انتقال مدل‌های سه‌بعدی بین نرم‌افزارهای سازگار
• تحلیل مدل‌های سه‌بعدی
• استفاده در برخی فرآیندهای طراحی و ساخت دیجیتال

با این حال، سازگاری فایل PLY به نرم‌افزار و دستگاه مقصد بستگی دارد. بنابراین قبل از انتخاب این فرمت، باید قابلیت نرم‌افزار مقصد را بررسی کرد.

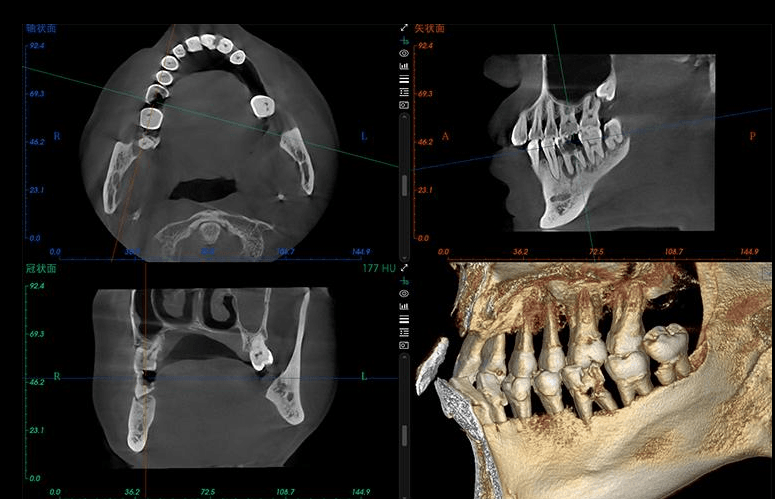

فایل DICOM چیست؟

دایکام (DICOM) مخفف  Digital Imaging and Communications in Medicine است. این استاندارد در تصویربرداری پزشکی کاربرد گسترده‌ای دارد و اطلاعات تصویری را همراه با داده‌های مرتبط با تصویربرداری مدیریت می‌کند. در دندانپزشکی دیجیتال، CBCT یکی از مهم‌ترین منابع تولید داده‌های DICOM محسوب می‌شود. CBCT اطلاعات سه‌بعدی از ساختارهای فکی و دندانی ارائه می‌دهد و نرم‌افزارهای تخصصی می‌توانند این داده‌ها را برای تحلیل و برنامه‌ریزی درمان پردازش کنند.

در مقایسه با فایل‌های STL و PLY، DICOM فقط یک مدل سطحی ساده از دندان ارائه نمی‌کند. داده‌های تصویربرداری DICOM می‌توانند اطلاعات مربوط به ساختارهای داخلی و حجم تصویربرداری را در اختیار نرم‌افزار قرار دهند. به همین دلیل، فرمت های PLY، STL ، DICOM کاربرد یکسانی ندارند و متخصص باید بر اساس هدف درمان، نوع داده موردنیاز را انتخاب کند.

کاربرد DICOM در ایمپلنت دیجیتال

از کاربردهای DICOM در طراحی ایمپلنت دیجیتال می توان به موارد زیر اشاره کرد.

• دریافت و ذخیره داده‌های CBCT
• بازسازی سه‌بعدی استخوان فک
• بررسی حجم و تراکم استخوان
• بررسی موقعیت عصب آلوئولار تحتانی
• ارزیابی سینوس ماگزیلا و ساختارهای آناتومیک
• تعیین موقعیت و زاویه مناسب ایمپلنت
• برنامه‌ریزی دیجیتال کاشت ایمپلنت
• ترکیب داده‌های CBCT با اسکن داخل دهانی
• طراحی Surgical Guide
• ارزیابی موقعیت ایمپلنت نسبت به ساختارهای آناتومیک
• انتقال اطلاعات تصویربرداری به نرم‌افزارهای طراحی و برنامه‌ریزی ایمپلنت

این فرآیند می‌تواند در برنامه‌ریزی موقعیت ایمپلنت، بررسی ارتباط ایمپلنت با ساختارهای آناتومیک و طراحی گاید جراحی کاربرد داشته باشد. در این مرحله، تفاوت میان فرمت های PLY، STL ، DICOM اهمیت بیشتری پیدا می‌کند؛ زیرا داده‌های تصویربرداری و مدل سطحی، اطلاعات یکسانی ندارند.

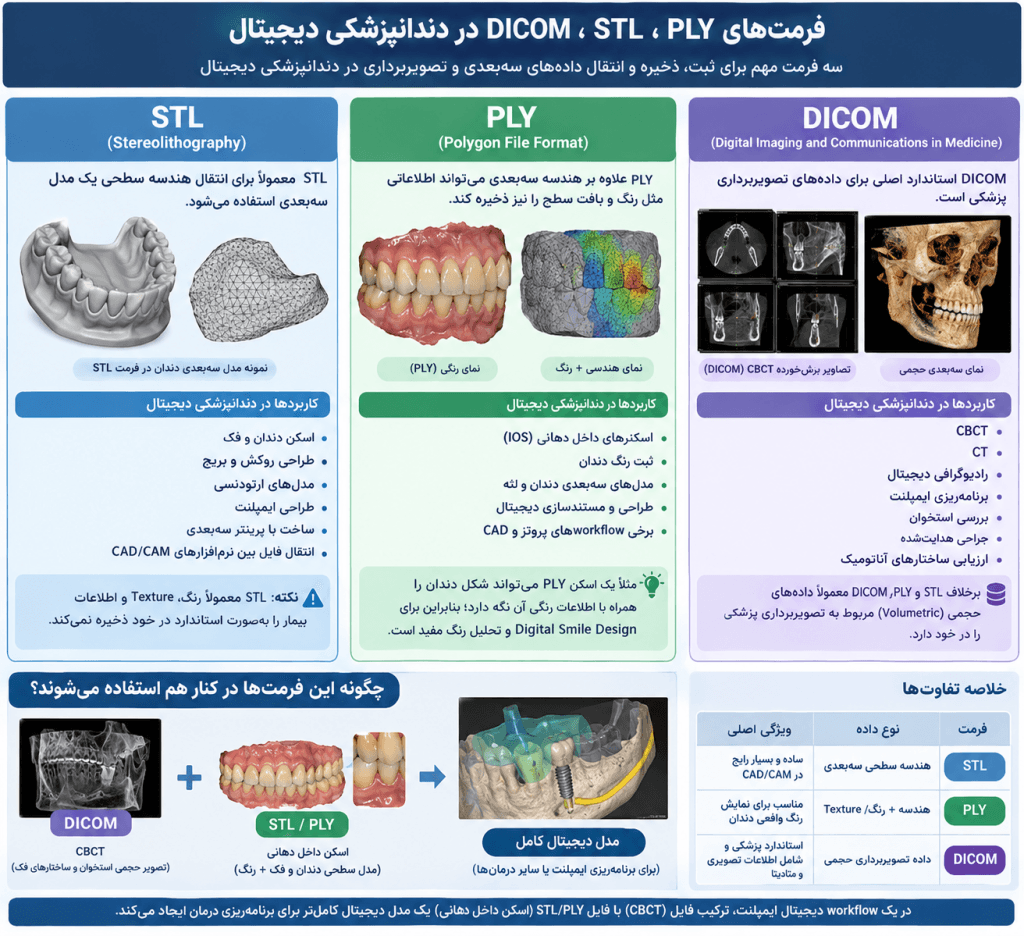

تفاوت فرمت های PLY، STL ، DICOM در دندانپزشکی

برای درک بهتر فرمت های PLY، STL ، DICOM می‌توان ویژگی‌ های اصلی آن‌ها را در کنار یکدیگر بررسی کرد. این جدول نشان می‌دهد که نمی‌توان یک فرمت را جایگزین کامل فرمت دیگر دانست. هر قالب، نوع مشخصی از داده را مدیریت می‌کند.

تفاوت PLY و STL چیست؟

در دندانپزشکی دیجیتال و مدل‌ سازی سه‌ بعدی، هر دو فرمت STL و PLY برای ذخیره و انتقال فرم هندسی اشیاء (مانند اسکن دندان‌ ها یا قالب‌ ها) استفاده می‌ شوند، اما یک تفاوت ساختاری و کلیدی با هم دارند: STL فقط هندسه شبکه‌ای (مش) را ذخیره می‌کند، در حالی که PLY علاوه بر هندسه، قابلیت ذخیره رنگ و بافت واقعی (Texture) را نیز دارد.

بنابراین اگر هدف اصلی انتقال هندسه مدل برای طراحی CAD/CAM باشد، STL در بسیاری از جریان‌های کاری گزینه رایجی محسوب می‌شود. اگر اطلاعات رنگی مدل اهمیت داشته باشد و نرم‌افزار مقصد از PLY پشتیبانی کند، PLY می‌تواند اطلاعات بیشتری ارائه دهد.

تفاوت STL و DICOM چیست؟

• STL: برای نمایش هندسه و سطح مدل سه‌بعدی استفاده می‌شود؛ مانند مدل دندان، فک یا بافت‌های اسکن‌شده.
• DICOM: برای ذخیره و انتقال داده‌های تصویربرداری پزشکی مانند CBCT استفاده می‌شود و اطلاعات تصویری مربوط به ساختارهای داخلی را در اختیار نرم‌افزارهای تخصصی قرار می‌دهد.
• STL بیشتر در طراحی، مدل‌سازی و ساخت دیجیتال کاربرد دارد.
• DICOM بیشتر برای تصویربرداری، تحلیل آناتومی و برنامه‌ریزی درمان استفاده می‌شود.

ترکیب فایل‌های اسکنر داخل دهانی و CBCT

یکی از کاربردهای مهم فرمت های PLY، STL ، DICOM در جریان کار ترکیبی دندانپزشکی دیجیتال دیده می‌شود. اسکنر داخل دهانی اطلاعات سطح دندان‌ها و بافت‌های قابل مشاهده را ثبت می‌کند. در مقابل، CBCT اطلاعات سه‌بعدی تصویربرداری را ارائه می‌دهد. متخصص می‌تواند این دو دسته اطلاعات را در نرم‌افزارهای سازگار با یکدیگر تطبیق دهد.این فرآیند در درمان‌هایی مانند ایمپلنت دیجیتال اهمیت دارد. اطلاعات اسکن داخل دهانی می‌تواند شکل و موقعیت سطوح دندانی را مشخص کند و داده‌های CBCT اطلاعات مربوط به ساختارهای داخلی و استخوان را نشان دهد.ترکیب صحیح داده‌ها به نرم‌افزار، کیفیت اسکن، روش تصویربرداری و دقت فرآیند تطبیق نیز وابسته است.

نقش این فرمت‌ها در طراحی سرجیکال گاید

طراحی سرجیکال گاید یکی از نمونه‌های قابل توجه استفاده از داده‌های دیجیتال در درمان ایمپلنت است. در این فرآیند، متخصص ابتدا اطلاعات موردنیاز را از منابع مختلف جمع‌آوری می‌کند. داده‌زهای CBCT معمولاً در قالب DICOM قرار دارند و مدل سطحی دندان‌ها می‌تواند از طریق STL یا PLY وارد نرم‌افزار طراحی شود. نرم افزار سپس اطلاعات مختلف را در یک محیط سه‌ بعدی در کنار یکدیگر قرار می‌دهد. متخصص می‌تواند موقعیت مناسب ایمپلنت را بر اساس طرح درمان بررسی کند و در صورت نیاز، طراحی گاید جراحی را انجام دهد.بنابراین شناخت فرمت های PLY، STL ، DICOM  فقط یک موضوع فنی برای متخصصان کامپیوتر نیست؛ بلکه بخشی از شناخت جریان کار دیجیتال در دندانپزشکی محسوب می‌شود.

اهمیت شناخت فرمت فایل‌ها برای دندانپزشک

با گسترش دندانپزشکی دیجیتال، دندانپزشکان با تجهیزات و نرم‌افزارهای مختلف کار می‌کنند. اسکنر داخل دهانی، CBCT، نرم‌افزارهای طراحی، سیستم‌های CAD/CAM و پرینترهای سه‌بعدی هرکدام بخشی از این اکوسیستم را تشکیل می‌دهند. شناخت فرمت های PLY، STL ، DICOM به متخصص کمک می‌کند مسیر انتقال اطلاعات را بهتر درک کند.

این آگاهی می‌تواند از خطاهای ناشی از ناسازگاری فایل‌ها، تبدیل نامناسب داده‌ها یا از دست رفتن بخشی از اطلاعات جلوگیری کند.

آینده فرمت‌های دیجیتال در دندانپزشکی

رشد اسکنرهای داخل دهانی، تصویربرداری سه‌بعدی، CAD/CAM، طراحی دیجیتال و پرینت سه‌بعدی، اهمیت مدیریت داده‌های دیجیتال را افزایش داده است. در این شرایط، فرمت های PLY، STL ، DICOM همچنان در بخش‌های مختلف جریان کار دیجیتال نقش دارند. هم‌زمان، نرم‌افزارها و تجهیزات جدید قابلیت‌های بیشتری برای انتقال و ترکیب داده‌ها ارائه می‌کنند.آینده دندانپزشکی دیجیتال فقط به تولید یک فایل سه‌بعدی محدود نمی‌شود. ارتباط میان داده‌های مختلف و استفاده صحیح از آن‌ها اهمیت بیشتری پیدا می‌کند. متخصصی که تفاوت میان مدل سطحی، اطلاعات تصویربرداری و داده‌های رنگی را درک کند، می‌تواند جریان کار دیجیتال را دقیق‌تر مدیریت کند.

سوالات متداول

در نهایت

فرمت های PLY، STL ، DICOM سه قالب مهم در اکوسیستم دندانپزشکی دیجیتال هستند، اما هرکدام کاربرد متفاوتی دارند. STL بیشتر برای مدل‌ های سطحی و جریان‌ های CAD/CAM کاربرد دارد. PLY می‌تواند مدل سه‌ بعدی را همراه با اطلاعاتی مانند رنگ ذخیره کند و DICOM برای مدیریت داده‌های تصویربرداری پزشکی مانند CBCT کاربرد دارد.  در درمان‌ هایی مانند ایمپلنت دیجیتال، متخصص می‌تواند داده‌های حاصل از CBCT و اسکن داخل دهانی را در نرم‌ افزارهای سازگار کنار یکدیگر قرار دهد. این ترکیب اطلاعات، امکان بررسی دقیق‌ تر شرایط سه‌ بعدی بیمار و برنامه‌ریزی دیجیتال درمان را فراهم می‌کند.
